Toodete kirjeldus

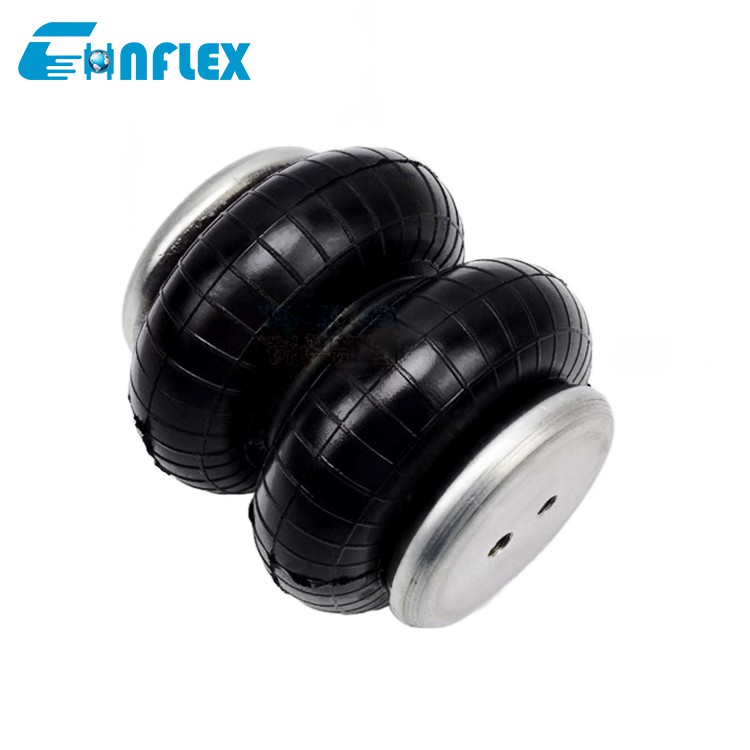

Topeltkeerdunud õhkvedru on suletud anum, mis on täidetud surugaasiga, kasutades vedruefekti saavutamiseks gaasi kokkusurutavust. Selle vedru jäikus on muutuv, kuna vedrule mõjuva koormuse kasvades tõuseb mahuti sees olev kvantitatiivne gaasirõhk ja suureneb vedru jäikus. Vastupidi, kui koormus väheneb, väheneb vedru sees olev õhurõhk ja väheneb jäikus, seega on sellel ideaalsemad elastsed omadused.

Toimivusomadused

Topeltkeerdunud õhkvedrude omadused on järgmised:

1. mittelineaarne tunnusjoon

2. Reguleeritav jäikus

3. Suurepärased summutusomadused

4. Reguleeritav loomulik sagedus

5. Hea heliisolatsiooni jõudlus

6. Kergekaaluline

Toote spetsifikatsioon

Suurus d₀	Kumerate kottide arv	Maksimaalne välisläbimõõt D	Välisläbimõõt ∅₀	Kõrgus H	Kogupikkus L	Efektiivne piirkond Ae	0.4-0.7Mpa kandevõime	Ääriku koostu parameetrid
Mm	N	Mm	Mm	Mm	Mm	cm²	Kg	D2	Rc	n	s	n-M	Auk sügavus
75	2	105	90	106	70-120	44.2	177-309	98	1/4	1	17	1-M6	15
80	2	130	92	142	72-162	50.3	201-352	98	1/4	1	17	1-M6	15
82	2	130	90	142	80-160	52.8	211-370	98	1/8	2	20	3-M8	15
100	2	160	112	176	92-200	78.5	314-550	122	1/4	2	44	2-M8	15
120	2	268	136	132	82-162	113.1	452-792	146	1/4	2	68	2-M8	15
125	2	215	150	236	80-260	122.7	491-859	160	1/4	2	82	2-M8	15
126	2	186	125	176	80-190	124.7	499-873	135	1/4	2	70	2-M8	15
150	2	200	132	140	86-172	176.7	707-1237	142	1/4	2	64	2-M8	15
150	2	230	158	222	90-250	176.7	707-1237	168	1/4	2	90	2-M8	15
156	2	226	150	195	80-218	191.1	764-1338	160	1/4	2	89	2-M8	15
160	2	220	150	208	90-250	201.1	804-1407	160	1/4	2	89	2-M8	15
160	2	244	150	230	90-270	201.1	804-1407	160	1/2	4	180*180	4-M10
174	2	234	150	232	100-280	237.8	950-1665	160	1/4	2	89	2-M8	15
180	2	235	145	152	77-192	254.5	1018-1781	155	1/4	2	77	2-M8	15
188	2	250	128	170	90-204	277.6	1110-1943	138	1/4	2	60	2-M8	15
200	2	280	208	224	90-250	314.2	1257-2199	220	1/4	4	100*100	4-M10	15
220	2	296	220	214	100-260	380.1	1520-2661	230	1/4	2	157.5	3-M10	15
230	2	280	200	140	70-170	415.5	1662-2908	210	1/4	4	89*89	4-M10	15
230	2	310	238	224	90-260	415.5	1662-2908	248	1/4	4	120*120	4-M10	15
240	2	301	210	165	85-200	452.4	1810-3167	220	1/4	4	100*100	4-M10	15
250	2	350	260	255	100-305	490.9	1964-3436	270	1/4	4	136*136	4-M10	15
250	2	330	258	224	90-260	490.9	1964-3436	270	1/4	4	136*136	4-M10	15
256	2	310	210	166	74-240	514.7	2059-3603	220	1/4	4	100*100	4-M10	15
280	2	360	288	224	90-260	615.8	2463-4310	300	1/4	4	157.5*157.5	4-M10	15
284	2	350	275	272	120-320	633.5	2534-4434	285	1/4	2	160	2-M12
300	2	400	310	255	100-305	706.9	2828-4948	320	1/4	4	171*171	4-M10	15
300	2	380	308	226	100-270	706.9	2828-4948	320	1/4	4	171*171	4-M10	15
320	2	380	260	186	80-280	804.2	3217-5629	270	1/4	4	136*136	4-M10	15
327	2	417	340	240	112-290	839.8	3359-5879	350	1/4	4	192*192	4-M10	15
340	2	420	340	226	90-270	908.0	3632-6356	350	1/4	4	192*192	4-M10	15

Märkus. Kui söötmeks on õli, happelised või aluselised ained ja töötemperatuurile kehtivad erinõuded, saate seda kohandada, saates kirja või joonise. Tellimisel palun täpsustada.

Toote üksikasjad

product-1000-428

Rakendus

Õhkvedrusid kasutatakse laialdaselt mehaanilistes seadmetes, tööstusseadmetes, kiirete liikumisseadmetes, ehitusseadmetes, autotööstuses ja kosmosetööstuses, tsiviilehituses, meditsiini- ja täppisinstrumentides ning muudes valdkondades, pakkudes tagatisi seadmete stabiilseks tööks ja ohutuseks. Valimisel ja kasutamisel tuleb arvestada töökeskkonna ja seadmete nõuetega.
